中建机电安装支吊架深化设计与施工——兼论网络工程安装及设计要点

在现代大型建筑项目中，机电系统（包括给排水、暖通空调、电气、智能化等）犹如建筑的“血管”与“神经”，其安装的规范性、可靠性直接关系到建筑的功能、安全与使用寿命。而支吊架作为承载和固定所有机电管线、设备的核心构件，其深化设计与施工质量是整个机电安装工程的基石。本文结合相关专业资料（如《中建机电安装支吊架深化设计与施工》等技术文献），系统阐述支吊架深化设计的关键环节、施工要点，并延伸探讨与之紧密相关的网络工程安装及设计核心内容。

一、 机电安装支吊架深化设计与施工

支吊架深化设计是在机电各专业管线综合排布（BIM协同设计）完成后，对支撑体系进行的精细化、可施工化设计。它远不止于简单的“吊杆+横担”组合，而是一个涉及结构、力学、材料、防腐及安装工艺的系统工程。

1. 深化设计核心内容：

• 荷载计算与选型：根据所承载的管线（水管、风管、桥架等）的重量、介质重量、保温层重量以及可能的动荷载（如地震、水流冲击），精确计算支吊架承受的荷载。依据计算结果和国家/行业标准（如《建筑机电工程抗震设计规范》GB50981），选择合适的支吊架类型（如承重架、抗震支架、固定支架、导向支架等）、规格及材质。

• 综合布置与空间优化：在BIM模型中，对所有专业的支吊架进行统一规划与排布，避免与结构、建筑构件及其他管线冲突。采用共用支吊架技术，将多个系统的管线整合在同一个支撑系统上，能极大节省空间、材料和安装工时，提升管线排布的美观性与整洁度。

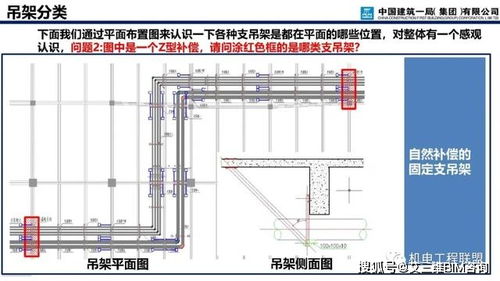

• 节点详图与加工图：绘制详细的支吊架组装图、与建筑结构的连接节点大样图（如与混凝土楼板的锚固、与钢结构的焊接或夹接）。出具精确的零部件加工图和装配清单，为工厂化预制提供依据。

• 抗震支吊架专项设计：对于抗震设防要求的项目，必须进行抗震支吊架的专项设计与计算。确定抗震斜撑的布置位置、角度，验算其在水平地震作用下的受力，确保机电系统在地震发生时能保持完整，防止次生灾害。

1. 施工关键控制点：

• 材料与构件验收：确保进场的槽钢、全螺纹吊杆、连接件、抗震构件等符合设计要求和相关标准，具有合格证与检测报告。

• 测量放线精准定位：依据深化设计图纸，在现场准确放出支吊架生根点的位置，这是确保后续管线安装精度的前提。

• 结构连接可靠性：与混凝土结构连接时，需确保锚栓的型号、植入深度和扭矩符合要求；与钢结构连接时，焊接或螺栓连接需牢固可靠，且不得损害主体结构。

• 工厂化预制与装配化施工：大力推广支吊架的工厂化预制。在车间内根据加工图进行下料、钻孔、焊接、防腐处理，形成标准模块或半成品。现场进行快速组装，能显著提高施工效率、保证加工质量、减少现场污染和浪费。

• 防腐与防火处理：根据环境要求，对支吊架进行必要的热浸镀锌、环氧树脂喷涂等防腐处理。在穿越防火分区或特定区域时，支吊架系统本身可能需满足一定的防火时效要求。

• 成品保护与标识：安装完成后，应对支吊架，特别是精密构件进行保护，防止被后续工序污染或损坏。对不同类型的支架（如承重架、抗震架）进行颜色或标签标识，便于验收和维护。

二、 网络工程安装及设计要点

网络工程作为智能建筑的“信息高速公路”，其安装质量直接影响数据传输的稳定性、速率与安全性。其设计与施工常与电气桥架、支吊架系统深度融合。

1. 设计阶段核心：

• 拓扑结构与路由规划：设计合理的网络拓扑（如星型、树型），规划从核心机房到各楼层配线间、最终到信息点的线缆路由。路由应尽量短捷，避免与强电、大功率电磁干扰源平行紧贴走线。

• 管线综合与桥架设计：网络线缆（光缆、双绞线）通常敷设在金属线槽或桥架内。在设计阶段，就需通过BIM技术与机电其他管线进行综合排布，确定桥架的规格、路径和安装高度。支吊架设计需充分考虑网络桥架的荷载与安装空间。

• 带宽与设备选型：根据用户需求、信息点密度和未来扩展性，确定主干与水平子系统的带宽，选择相应等级的光缆（如OM3/OM4/OM5）和双绞线（如Cat.6A/Cat.7），并配置合适的交换机、配线架等设备。

• 机房与配线间设计：规划设备机柜的布局、综合布线机柜的排列，设计可靠的供电、散热、防雷接地系统。

1. 安装施工关键：

• 线缆敷设规范：线缆敷设应平直、整齐，不得产生扭绞、打圈现象。在桥架内的填充率不应超过规定值（通常为40%-50%）。光缆弯曲半径需严格满足产品要求。

• 桥架安装与接地：网络桥架应通过支吊架系统牢固安装，全程保持电气连通，并在两端及每隔一定距离（如20-30米）可靠接地，形成完整的屏蔽和接地系统，以抵抗电磁干扰。

• 端接工艺：信息模块、配线架、光纤熔接盘的端接是技术核心。必须严格按照标准（如TIA/EIA-568）进行操作，确保端接损耗、回波损耗等参数达标。建议使用专业工具并由培训合格的工人施工。

• 标签与管理：从配线架端口到信息插座，所有线缆、端口、设备均需采用统一的标识系统进行清晰、永久的标签标识，为日后运维管理提供极大便利。

• 测试与验收：施工完成后，必须使用专业的线缆测试仪（如Fluke DSX系列）对每一条链路进行认证测试，确保其性能（如接线图、长度、衰减、近端串扰等）符合设计标准（如Cat.6A）。

结论

机电支吊架的深化设计与施工，是保障庞大管线系统安全、稳定、有序运行的基础骨架。而网络工程作为现代建筑的中枢神经系统，其设计与安装质量则直接决定了建筑的智能化水平。两者在设计与施工阶段必须通过BIM技术进行深度协同，实现空间共享、荷载共担、管理统一。坚持“设计先行、工厂预制、装配施工、精细管理”的理念，是提升机电与网络工程整体质量、效率与经济效益的必由之路。通过对《中建机电安装支吊架深化设计与施工》等专业技术的深入理解和严格执行，结合网络工程的标准化作业，方能打造出坚固可靠、智能高效的现代化建筑机电系统。
